基于TI高清摄像机方案的NandFlash烧录

目前最主流的摄像机芯片厂家有德州仪器(TI),海思(HiSilicon),安霸(Ambarella),恩智浦(NXP),升迈(GrainMedia),Nextchip等等。TI推出的TMS320DM368视频处理器支持多格式高清视频,包括VC1、MPEG2、MPEG4、MJPEG以及H.264等,最高支持每秒30帧编码的1080p标准。

传统的在板烧录成本高,需要占用大量的空间,占用大量的人力资源。如果使用编程器烧录,则大大空间的占用。广州致远电子股份有限公司的SmartPRO 6000F烧录速度能达到芯片极限速度,这样能极大减少人力资源,实现高效批量生成。

编程器特点

采用全新Smart-FPS架构的SmartPRO 6000F编程器,内含4核高性能处理器,四核CPU协同工作,相对传统单核CPU处理性能提升超过四倍,配合BlueThunder(蓝电)引擎,实现行业最高编程速度。Smart-FPS架构支持高达2TB的高密度器件编程,完美支持大容量高速CF卡UDMA模式传输。

SmartPRO 6000F编程器支持4片或8片Flash芯片同步编程,使编程速度直线提升数倍。

软件操作步骤

SmartPRO 6000F支持拷贝母片、调文件两种方式:

●  拷贝母片方式:简单方便,一般只需要提供一颗能正常运行的母片即可

●  调文件方式:需要提供文件镜像、分区地址、ECC算法等资料

下面讲述如如何用SmartPRO 6000F软件制作基于Ti达芬奇技术的NandFlash烧录工程:

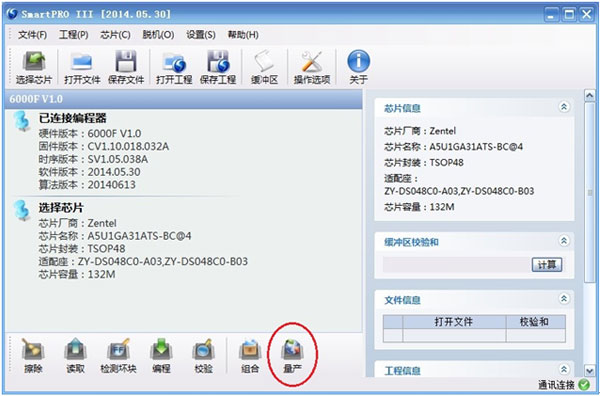

打开母片分析界面
分析母片
分析完成
设置坏块管理

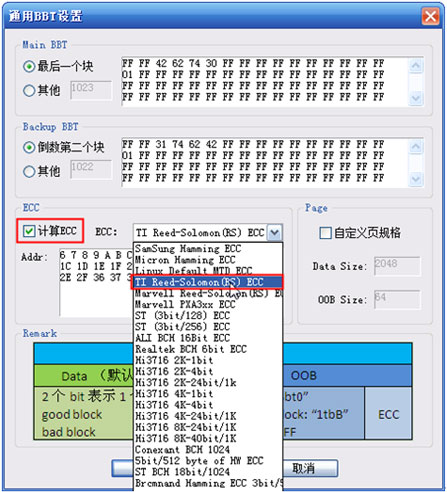

设置BBT的ECC
量产
保存工程
烧录NandFlash速度参考表

下面是用SmartPRO 6000F对目前市面较流行的各容量NAND Flash进行烧录的速度记录

芯片容量擦除编程校验组合
MT29F2G08ABAEAP256 M4 S36 S20 S56 S
H27U1G8F2BTR128 M2 S22 S9 S31 S
K9F2G08U0B256 M2 S36 S18 S53 S
K9F4G08U0B512 M3 S87 S36 S123 S
K9K8G08U0B1 G9 S172 S71 S243 S
K9GAG08U0E2 G4 S358 S175 S533 S
S34ML01G100TFI00128 M2 S28 S12 S40 S
TC58NVG0S3ETAI0128 M3 S23 S9 S34 S
TC58NVG1S3ETA00256 M7 S20 S18 S41 S
